Fabricante: Kalstein

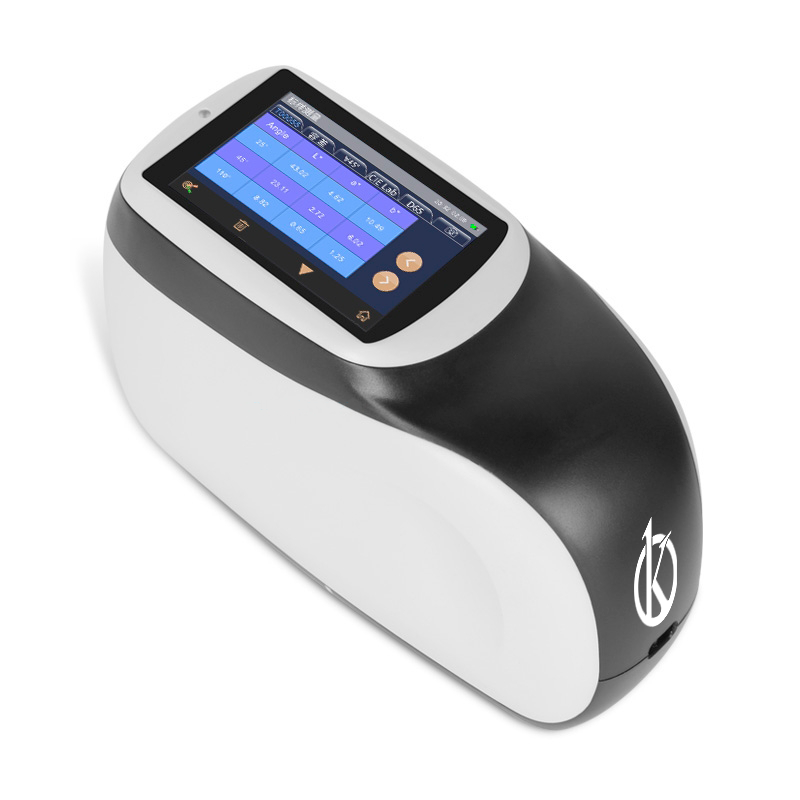

El espectrofotómetro multiángulo YR05491 // YR05492 de Kalstein se utiliza para medir la diferencia de color de la pintura superficial que se ve afectada por diferentes ángulos de visión y condiciones de visión. Puede proporcionar una medición de color precisa y uniforme para productos metálicos, nacarados y otros productos acabados con efectos especiales complejos.
El espectrofotómetro multiángulo YR05491 // YR05492 adopta MCU de grado industrial y está equipado con 3 ángulos de medición, bajo el rendimiento superior del sistema de medición óptica compatible con el espectrofotómetro multiángulo YR05491 // YR05492 tiene un excelente rendimiento en la medición de aberración cromática multiángulo, incluso en la superficie curva , pero también tiene una alta precisión y estabilidad de medición.
Modelo | YR05491 | YR05492 |
Geometría de medición | 8 ángulos de medición (6 fuentes de iluminación, 2 receptores) | 12 ángulos de medición (7 fuentes de iluminación, 2 receptores) |
Ángulo de medida | Receptor de 45°: | Receptor de 45°: |
45as-15°,45as15°,45as25°,45as45°,45as75°,45as110° | 45as-15°,45as15°,45as25°,45as45°,45as75°,45as110° | |
15 ° Receptor: | 15 ° Receptor: | |
15 como-45°, 15 como-15° | 15 como-45°, 15 como-15°, 15 como 15°, 15 como-30°, 15 como 45°, 15 como 80° | |
Cumple con los estándares:ASTM D 2244,E 308,E 1164,E 2194, E2539,DIN 5033,5036,6174,6175-1,6175-2;ISO 7724, 11664-4 | Cumple con los estándares:ASTM D 2244,E 308,E 1164,E 2194, E2539,DIN 5033,5036,6174,6175-1,6175-2;ISO 7724, 11664-4 | |
SAE J 1545 | SAE J 1545 | |
Solicitud | Proporcione una medición de color precisa y consistente para productos de color metálicos, nacarados y otros efectos especiales complejos | Proporcione una medición de color precisa y consistente para productos de color metálicos, nacarados y otros efectos especiales complejos |
Fuente de luz | Fuente de luz LED de espectro completo con realce azul | Fuente de luz LED de espectro completo con realce azul |
Vida útil de la lámpara | 5 años, 3 millones de veces mediciones | 5 años, 3 millones de veces mediciones |
Modo espectrofotométrico | rejilla cóncava | rejilla cóncava |
Sensor | Sensor de imagen CMOS de matriz doble de 256 elementos de imagen | Sensor de imagen CMOS de matriz doble de 256 elementos de imagen |
Rango de onda | 400nm-700nm | 400nm-700nm |
Intervalo de longitud de onda | 10nm | 10nm |
Rango de medicion | 0~600% | 0~600% |
Ancho de semibanda | 10nm | 10nm |
Apertura de medición | Φ12mm | Φ12mm |
Espacio de color | Laboratorio CIE, XYZ, Yxy, LCh, βxy, DIN Lab99 | Laboratorio CIE, XYZ, Yxy, LCh, βxy, DIN Lab99 |
Fórmula de diferencia de color | ΔE*ab,ΔE*94,ΔE*cmc(2:1),ΔE*cmc(1:1),ΔE*00, DINΔE99,ΔE DIN6175 | ΔE*ab,ΔE*94,ΔE*cmc(2:1),ΔE*cmc(1:1),ΔE*00, DINΔE99,ΔE DIN6175 |
Otro índice colorimétrico | Índice de fracaso, Int-Em | Índice de fracaso, Int-Em |
Ángulo del observador | 2°/10° | 2°/10° |
Iluminante | D65,A,C,D50,D55,D75,F1,F2(CWF),F3,F4,F5,F6,F7(DLF),
F8,F9,F10(TPL5),F11(TL84),F12(TL83/ U30) |
D65,A,C,D50,D55,D75,F1,F2(CWF),F3,F4,F5,F6,F7(DLF),
F8,F9,F10(TPL5),F11(TL84),F12(TL83/ U30) |
Monitor | Espectrograma/valores, valores de cromaticidad de muestras, valores de diferencia de color/gráfico, resultado PASA/FALLA, compensación de color, simulación de color, valor de efecto de muestra, valor de diferencia de efecto | Espectrograma/valores, valores de cromaticidad de muestras, valores de diferencia de color/gráfico, resultado PASA/FALLA, compensación de color, simulación de color, valor de efecto de muestra, valor de diferencia de efecto |
Midiendo el tiempo | Aprox. 1 segundo para un ángulo | Aprox. 1 segundo para un ángulo |
Aprox. 8 segundos para todos los ángulos | Aprox. 12 segundos para todos los ángulos | |
Repetibilidad | Reflectancia espectral: Desviación estándar dentro de 0.08% | Reflectancia espectral: Desviación estándar dentro de 0.08% |
Valor de cromaticidad: ΔE*ab 0,03 (cuando una placa de calibración blanca se mide 30 veces a intervalos de 5 segundos después de la calibración blanca) | Valor de cromaticidad: ΔE*ab 0,02 (cuando una placa de calibración blanca se mide 30 veces a intervalos de 5 segundos después de la calibración blanca) | |
reproducibilidad | ΔE*<0.10,promedio en el mosaico gris del conjunto de mosaicos BCRA | ΔE*<0.10,promedio en el mosaico gris del conjunto de mosaicos BCRA |
ΔE*<0.25,promedio en el conjunto de mosaicos BCRA de color | ΔE*<0.25,promedio en el conjunto de mosaicos BCRA de color | |
Error entre instrumentos | 0.18ΔE*00(promedio en conjunto de mosaicos BCRA Serie II de referencia) | 0.18ΔE*00(promedio en conjunto de mosaicos BCRA Serie II de referencia) |
Parámetros de efectos | Grado de brillo (SG), tosquedad difusa (DC) y variación de color (CV) | Grado de brillo (SG), tosquedad difusa (DC) y variación de color (CV) |
Medición del efecto | Grado de brillo de 6 ángulos (SG), variación de color (CV): 15as-45°, 15as-30°, 15as-15°, 15as15°, 15as45°, 15as80° | Grado de brillo de 6 ángulos (SG), variación de color (CV): 15as-45°, 15as-30°, 15as-15°, 15as15°, 15as45°, 15as80° |
15d Tosquedad difusa (CC) | 15d Tosquedad difusa (CC) | |
Repetibilidad del efecto | Sparkle Grade (SG) Repetibilidad a corto plazo: 0,12 % (10 veces la desviación estándar) (cuando una placa de color se mide 10 veces a intervalos de 10 segundos después de la calibración del blanco) | Sparkle Grade (SG) Repetibilidad a corto plazo: 0,12 % (10 veces la desviación estándar) (cuando una placa de color se mide 10 veces a intervalos de 10 segundos después de la calibración del blanco) |
Grosor difuso (CC) Repetibilidad a corto plazo: e0,09 % (10 veces la desviación estándar) (cuando una placa de color se mide 10 veces a intervalos de 10 segundos después de la calibración del blanco) | Grosor difuso (CC) Repetibilidad a corto plazo: e0,09 % (10 veces la desviación estándar) (cuando una placa de color se mide 10 veces a intervalos de 10 segundos después de la calibración del blanco) | |
Reproducibilidad del efecto | Sparkle Grade (SG) Reproducibilidad: 1,9% (10 veces las desviaciones estándar) | Sparkle Grade (SG) Reproducibilidad: 1,9% (10 veces las desviaciones estándar) |
(promedio sobre juego de tejas BCRA Serie II de referencia) | (promedio sobre juego de tejas BCRA Serie II de referencia) | |
Tosquedad difusa (CC) Reproducibilidad: 1,4% (10 veces las desviaciones estándar) (promedio en el conjunto de mosaicos BCRA de la Serie II de referencia) | Tosquedad difusa (CC) Reproducibilidad: 1,4% (10 veces las desviaciones estándar) (promedio en el conjunto de mosaicos BCRA de la Serie II de referencia) | |
modo de disparo | Gatillo de detección de presión, gatillo de botón, gatillo de software | Gatillo de detección de presión, gatillo de botón, gatillo de software |
Modo de medición | Medición única, medición promedio (1-99), medición continua (1-99) | Medición única, medición promedio (1-99), medición continua (1-99) |
Modo de localización | Vista previa de la cámara a color | Vista previa de la cámara a color |
Dimensión | L*An*Al=195X83X128mm | L*An*Al=195X83X128mm |
Peso | alrededor de 1 kg | alrededor de 1 kg |
Energía | batería de iones de litio, 3,7 V, 3200 mAh, prueba continua 6000 veces dentro de las 8 horas de carga completa | batería de iones de litio, 3,7 V, 3200 mAh, prueba continua 6000 veces dentro de las 8 horas de carga completa |
Monitor | LCD a color TFT de 3,5 pulgadas, pantalla táctil capacitiva | LCD a color TFT de 3,5 pulgadas, pantalla táctil capacitiva |
Interfaz | USB Bluetooth 5.0 | USB Bluetooth 5.0 |
Almacenamiento de datos | 1000 uds Estándares, 4000 uds Muestras | 1000 uds Estándares, 4000 uds Muestras |
Idioma | Chino simplificado, chino tradicional, inglés | Chino simplificado, chino tradicional, inglés |
Entorno operativo | 10 ℃ a 50 ℃, la humedad no supera el 85 %, sin condensación | 10 ℃ a 50 ℃, la humedad no supera el 85 %, sin condensación |
Entorno de almacenamiento | -20 ℃ a 50 ℃, la humedad no supera el 85 %, sin condensación | -20 ℃ a 50 ℃, la humedad no supera el 85 %, sin condensación |
Calibración | Parámetros de pizarra blanca incorporados, pizarra blanca externa, trampa de luz negra, tablero de color | Parámetros de pizarra blanca incorporados, pizarra blanca externa, trampa de luz negra, tablero de color |
Intervalo de calibración | 4 horas, 8 horas, 24 horas, calibración de inicio | 4 horas, 8 horas, 24 horas, calibración de inicio |
Accesorios estandar | Adaptador de corriente, cable USB, guía del usuario, software para PC (descarga del sitio web oficial), placa de calibración, trampa de luz negra, tapa protectora, muñequera | Adaptador de corriente, cable USB, guía del usuario, software para PC (descarga del sitio web oficial), placa de calibración, trampa de luz negra, tapa protectora, muñequera |
Accesorio opcional | Micro-impresora | Micro-impresora |
notas | Los parámetros técnicos son solo de referencia, sujetos a los productos de venta reales. | Los parámetros técnicos son solo de referencia, sujetos a los productos de venta reales. |
Peso | 3 kg |
---|---|
Dimensiones | 34 × 13 × 29 cm |
Modelo | YR05491, YR05492 |
